Prüfstände für Reifen und Räder
Immer auf der sicheren Seite
Eine wichtige Rolle bei der Produktion von Reifen und Rädern wird Sicherheit und Qualität beigemessen, welche durch ZF Test Systems gewährleistet werden.
Diese kommen sowohl im Bereich Final Finishing als auch im Zusammenhang mit Research & Development zum Einsatz. ZF Prüfsysteme bieten sämtliche Prüfverfahren, die von Reifenherstellern in der Entwicklung und Qualitätssicherung benötigt werden.
Unsere Prüfstände für Reifen und Räder bieten Ihnen:
- Höchste Messqualität bei Geschwindigkeiten bis zu 400 km/h
- Reproduzierbare Simulation realer Umweltbedingungen
- Simulation realer Fahrzustände zur Optimierung von Performance und Haltbarkeit
- Geringer Energie- und Wartungsaufwand bei Produktionskontrollen
- Schnelle und zuverlässige Endkontrollprüfung, da alle wesentlichen Qualitätsmerkmale mit nur einem Prüfstand erfasst werden
Highlight
RB5 - Der neue Road Belt Tester
Die Bedeutung der virtuellen Reifenentwicklung nimmt rasant zu. Aus diesem Grund hat ZF Test Systems den RB5, den Road Belt Tester, entwickelt.
Der RB5 ist so konzipiert, dass er alle modernen Kraft- und Momententests abdeckt. Darüber hinaus wurde ein revolutionäres Konzept entwickelt, dass diese Tests auf einen höheren Standard heben. Neben seinen technischen Alleinstellungsmerkmalen ist der RB5 auch als nachhaltiges System konzipiert. Es arbeitet ohne Hydraulik und ist ausschließlich auf elektrische Energie angewiesen. Dies erhöht nicht nur die Umweltfreundlichkeit, sondern senkt auch die Gesamtbetriebskosten erheblich.
Abweichend vom Achsenkonzept eines herkömmlichen Reifenprüfstandes bietet der RB5 die Möglichkeit, die gesamte Bandbreite der Achsenkonzepte zu simulieren. Dieses Konzept ermöglicht die präzise Nachahmung von Bewegungen und Messungen, die in herkömmlichen Maschinen beobachtet werden.
Darüber hinaus ermöglicht der RB5 hochspezifische Maschinenausrichtungen und bietet damit betriebliche Vorteile wie:
• Durch die Eingabe der Felgeneinpresstiefe und der Adapterdicke kann die Maschine die Radmittelebene bestimmen und die nachfolgenden Bewegungen entsprechend ausführen.
• In Hardware-in-the-Loop (HIL)-Anwendungen können alle sechs Freiheitsgrade manipuliert werden, um so den realen Fahrbetrieb präzise widerzuspiegeln.
Weitere Highlights
Highlight
TET – Der Tire Efficiency Tester von ZF
Mit dem TET – dem Tire Efficiency Tester – hat ZF Test Systems einen neuen Reifenprüfstand auf den Markt gebracht. Hauptaufgabe vom TET ist die Bestimmung der Energieeffizienz bzw. des Rollwiderstandes eines Reifens.
Der TET kann Reifen bis zu einem Durchmesser von 1 m mit einer Geschwindigkeit von bis zu 250 km/h testen. Zudem sind die Standardtestverfahren vollautomatisiert.
Der TET prüft Reifen nicht nur auf deren Effizienz, er ist es auch selbst.
Bei der Entwicklung wurde Kosten und Energieeffizienz in den Vordergrund gestellt.
Ohne die hohen Ansprüche an die Messgenauigkeit aus den Augen zu verlieren, wurde in allen Bereichen auf kompakte und einfache Gestaltung geachtet.
Generell wurde beim TET auf 100% elektrische Antriebe gesetzt, es gibt keine Hydraulik an dem Prüfstand. Dies verringert den Energiebedarf und reduziert den Wartungsaufwand erheblich. Beim Bremsen der Trommel wird zudem die gewonnene Energie gespeichert und in das System zurückgeführt.
Ein wichtiger Einsatzbereich dieser Maschine wird die Absicherung des Label Wertes in der Reifenproduktion sein. Mit dem bekannten Prüfverfahren nach ISO 28580 lässt sich der Rollwiderstandsbeiwert in der Reifenproduktion kontinuierlich und kosteneffizient absichern. Die hohe Messqualität qualifiziert ihn aber zusätzlich auch für den Einsatz in den Entwicklungszentren. Optional sind alle anderen etablierten Teststandards verfügbar.
Der TET hat eine Trommelgröße von 2 m, kann eine Radlast von 20 kN erzeugen und Reifen mit einer Prüfgeschwindigkeit von bis zu 250 km/h testen. Reifen bis zu einem Durchmesser von 1 m können getestet werden. Durch die integrierten Schränke lässt sich der Prüfstand einfach transportieren und aufbauen. Auch beim Platzbedarf spielt der TET aufgrund seiner geringen Stellfläche seine Stärken aus.
Zusätzlich zum „Standard-Paket“ kann z.B. noch eine Klimakabine oder eine Reifendruckregelungsanlage geordert werden.
Galerie
Unser Portfolio für Reifen & Räder
Unser breites Portfolio an Prüfständen für Reifen & Räder beinhaltet unter anderem...
- Characteristic Prüfstände

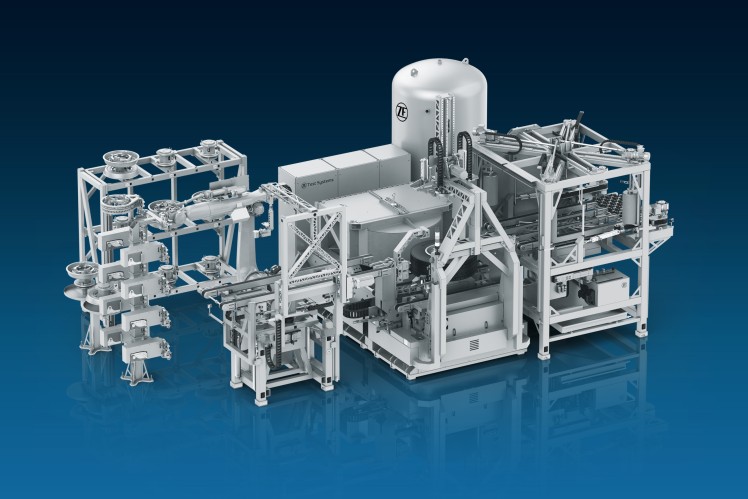

- Low Speed Uniformity Balancing Prüfstände
- High Speed Uniformity Prüfstände
- High Speed / Endurance Prüfstände
- Reifengeräuschprüfstände
- Rollwiderstandsprüfstände

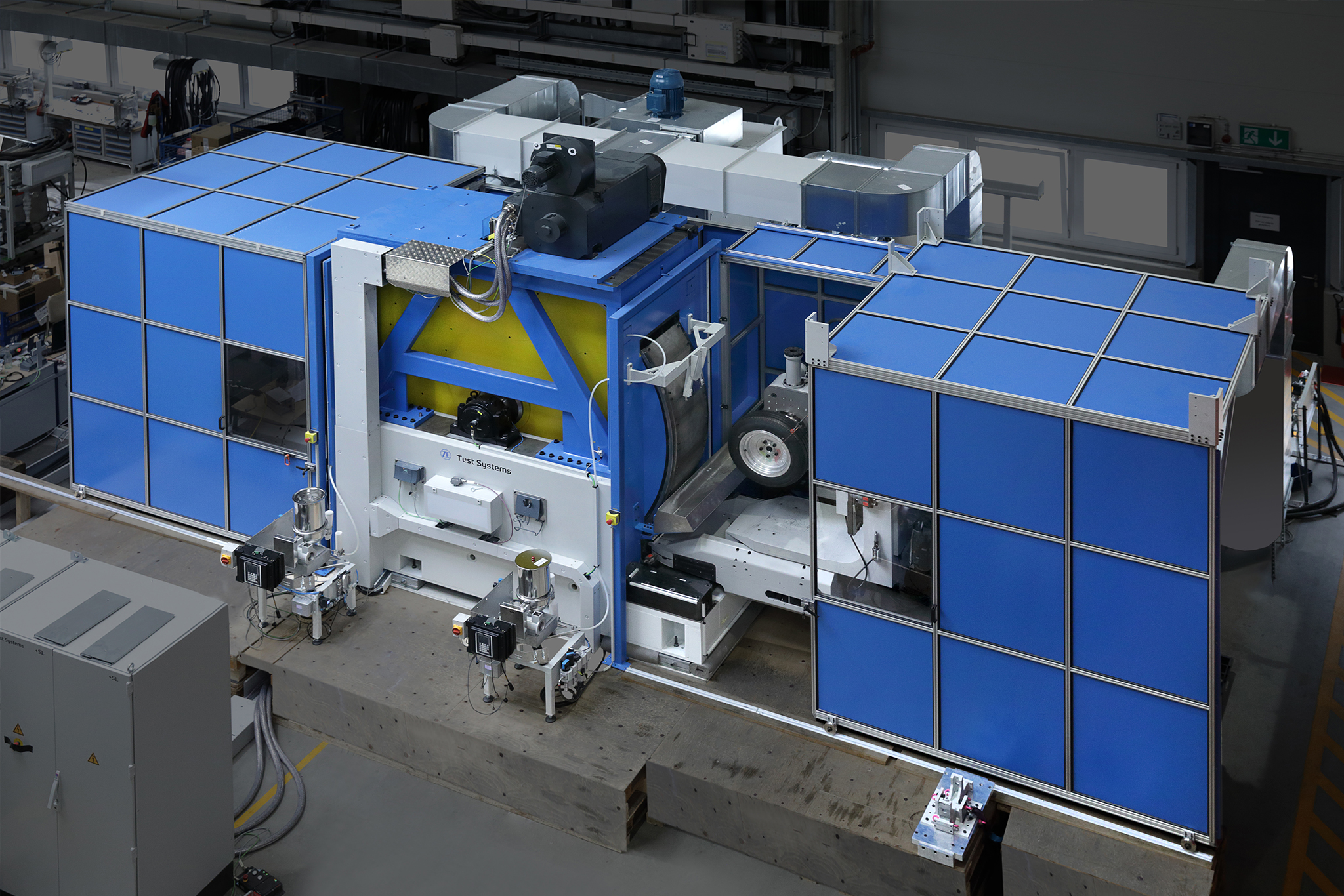

- Reifenabriebprüfstände
- Federkennlinienprüfstände
